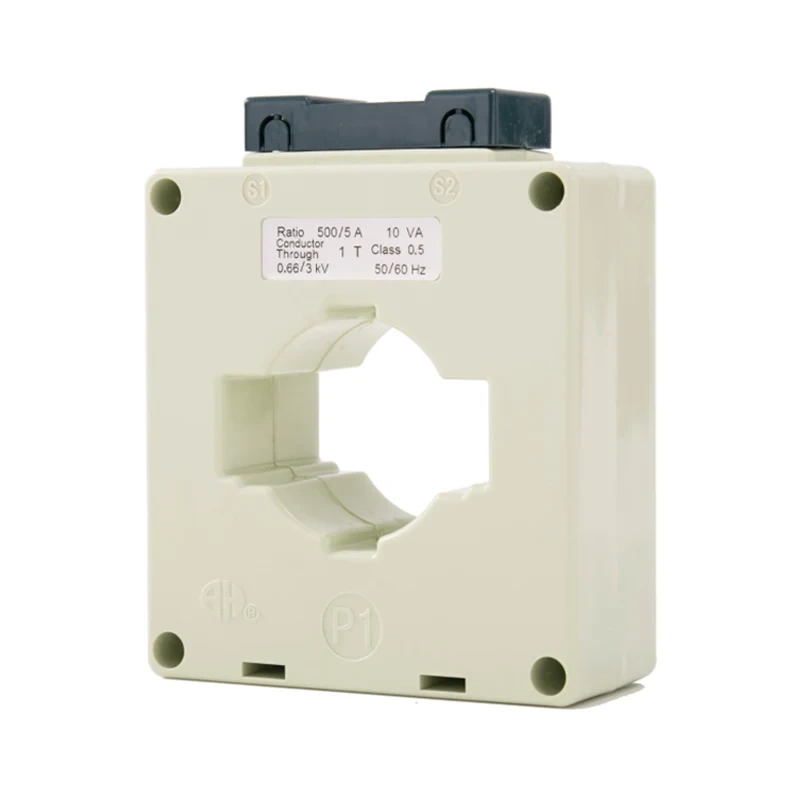

ترانسفورماتورهای فعلی BH-0.66 سری I ابزارهای دقیق هستند که برای اندازه گیری دقیق و نظارت بر جریان های الکتریکی در کاربردهای مختلف صنعتی طراحی شده اند. این ترانسفورماتورهای فعلی با مواد با کیفیت بالا و فناوری پیشرفته ساخته شده اند تا از عملکرد قابل اعتماد و دوام طولانی مدت اطمینان حاصل کنند.
بشر دقت بالا: ترانسفورماتورهای فعلی سری BH-0.66 I در اندازه گیری فعلی دقت بالایی را ارائه می دهند و آنها را برای برنامه های مهم در جایی که دقت ضروری است ، مناسب می کند.
بشر دامنه برنامه گسترده: این ترانسفورماتورهای فعلی می توانند در طیف گسترده ای از تنظیمات صنعتی از جمله توزیع انرژی ، مدیریت انرژی و نظارت بر تجهیزات مورد استفاده قرار گیرند.
بشر طراحی جمع و جور: طراحی جمع و جور از ترانسفورماتورهای فعلی BH-0.66 سری I امکان نصب آسان در فضاهای تنگ را بدون به خطر انداختن عملکرد امکان پذیر می کند.
بشر ساخت و ساز قوی: ساخته شده برای مقاومت در برابر شرایط عملیاتی سخت ، این ترانسفورماتورهای فعلی حتی در محیط های چالش برانگیز از دوام و قابل اعتماد هستند.
بشر ادغام آسان: ترانسفورماتورهای فعلی BH-0.66 سری I برای ادغام آسان در سیستم های برقی موجود طراحی شده اند و آنها را برای مقاوم سازی یا ارتقاء پروژه ها ایده آل می کنند.
شکل مستطیل شکل با پنجره پله ای برای قرار دادن نوار اتوبوس و همچنین تک یا چند برابر. کاربردهای ماین اندازه گیری و ابزار دقیق هستند ، پر از رزین اپوکسی در داخل پوشش. FULL ، محدوده نسبت کامل با شش اندازه برای انتخاب بیشتر. با ویژگی بارگذاری شده بیشتر ، 30x30israted Burden قادر به رسیدن به 5 تا 10 ولت با کابلی اصلی است که در جریان اصلی کابلی قرار دارد ، در صورت بروز کابین اصلی جریان پایین 100A ،
|

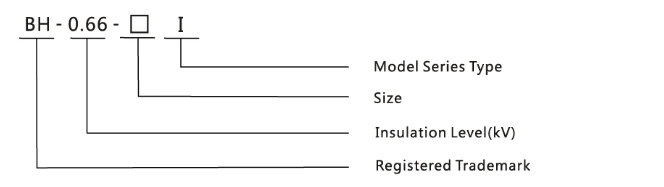

مدل |

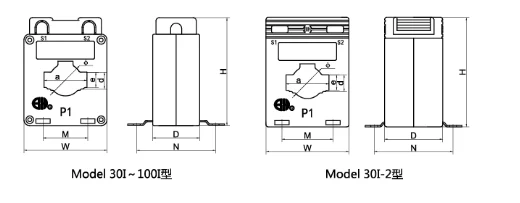

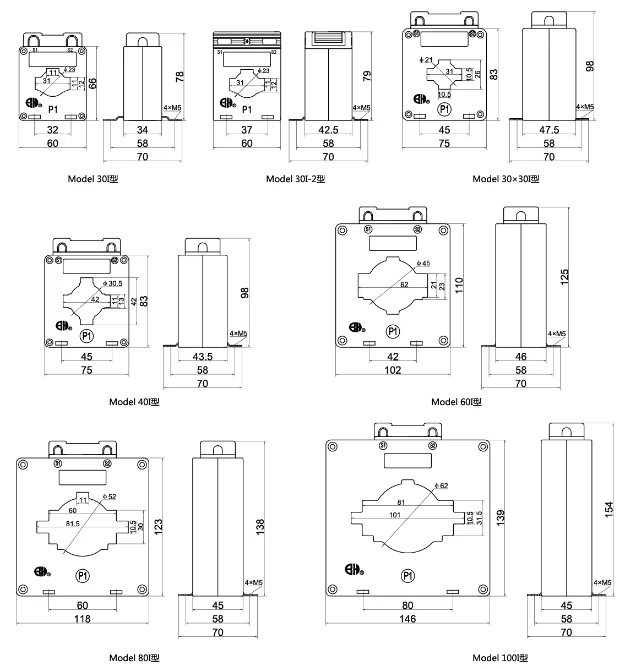

ابعاد رئوس مطالب (میلی متر) | ابعاد پنجره (میلی متر) | ابعاد نصب (میلی متر) | روش نصب | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | بوها b c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | بوها ب e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | a b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | a b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | a b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | a b e | ||
| 30-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | a b e |
| مدل | 30i | 30x30i | 40i | 60i | 80i | 100i | 30-2 | |
| قطر کابل | φ23 | φ21 | φ30.5 | φ45 | φ52 | φ62 | φ23 | |
| حداکثر اندازه بوشار/qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| کلاس دقت | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2s 0.5 1 | |
| جریان اصلی/ثانویه جریان (الف) |
امتیاز (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
