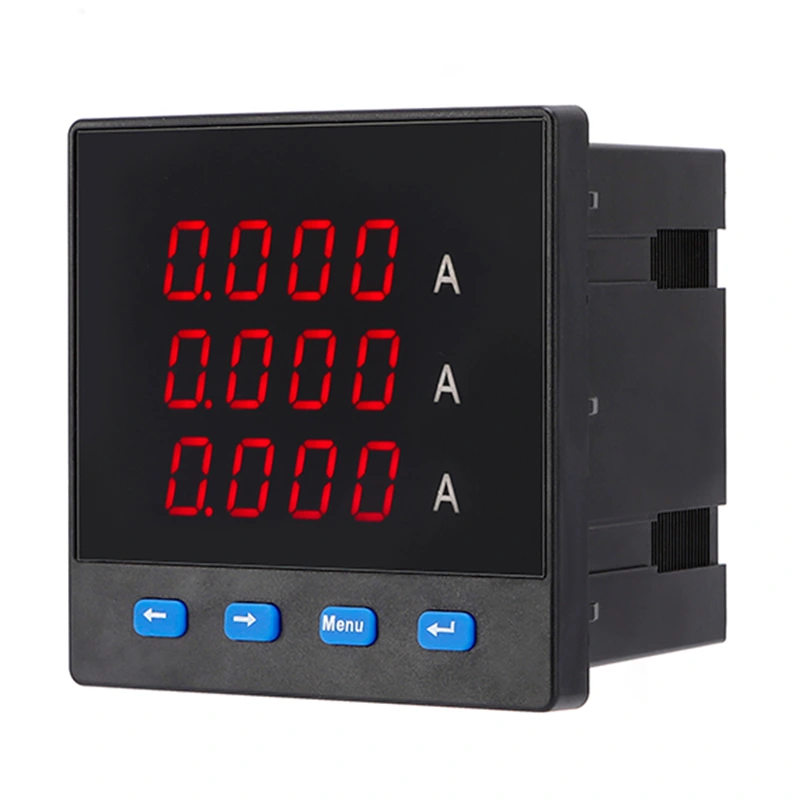

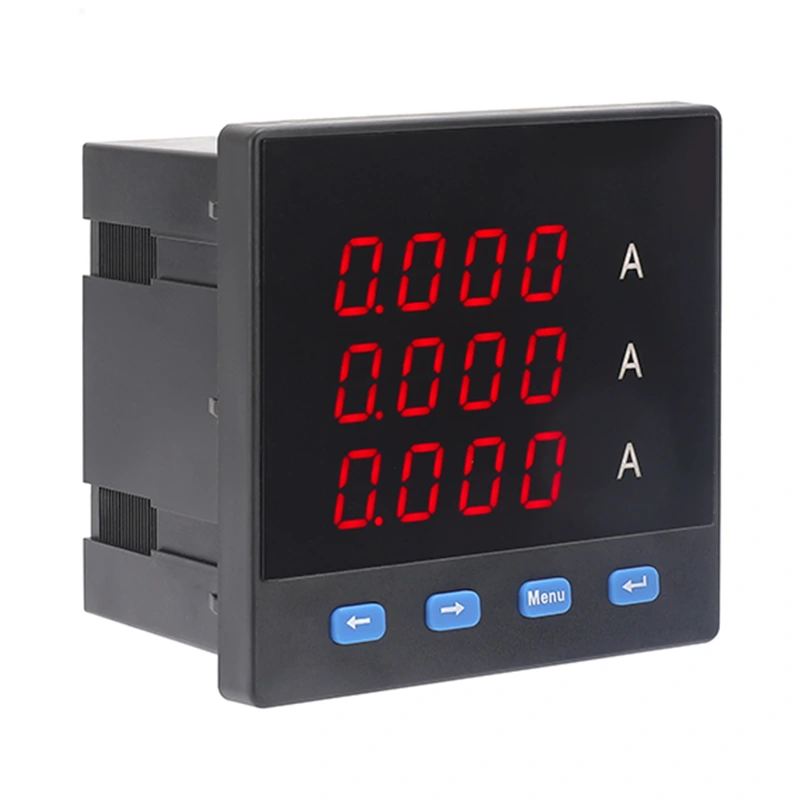

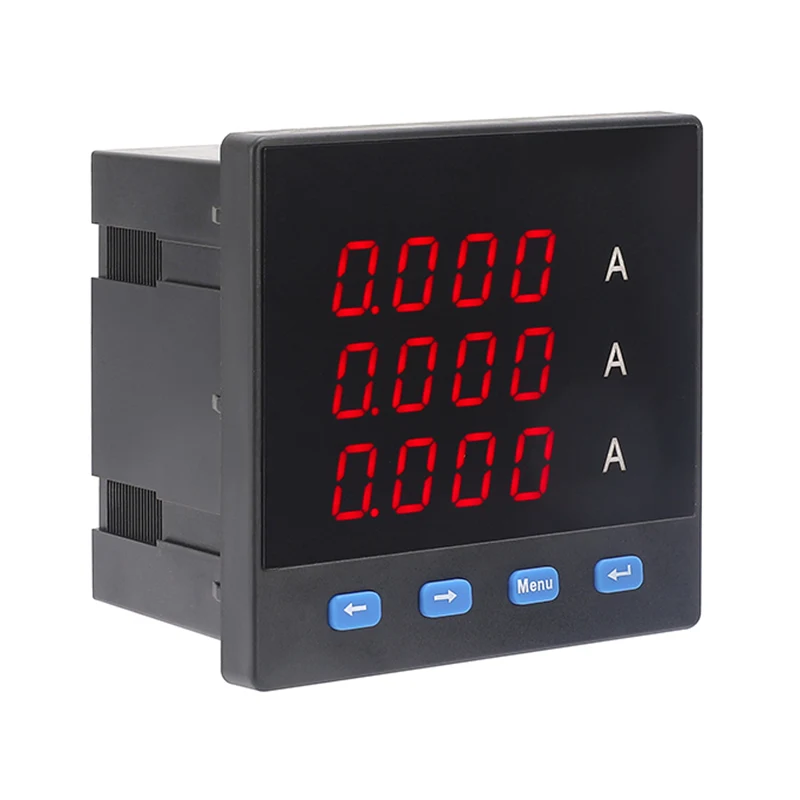

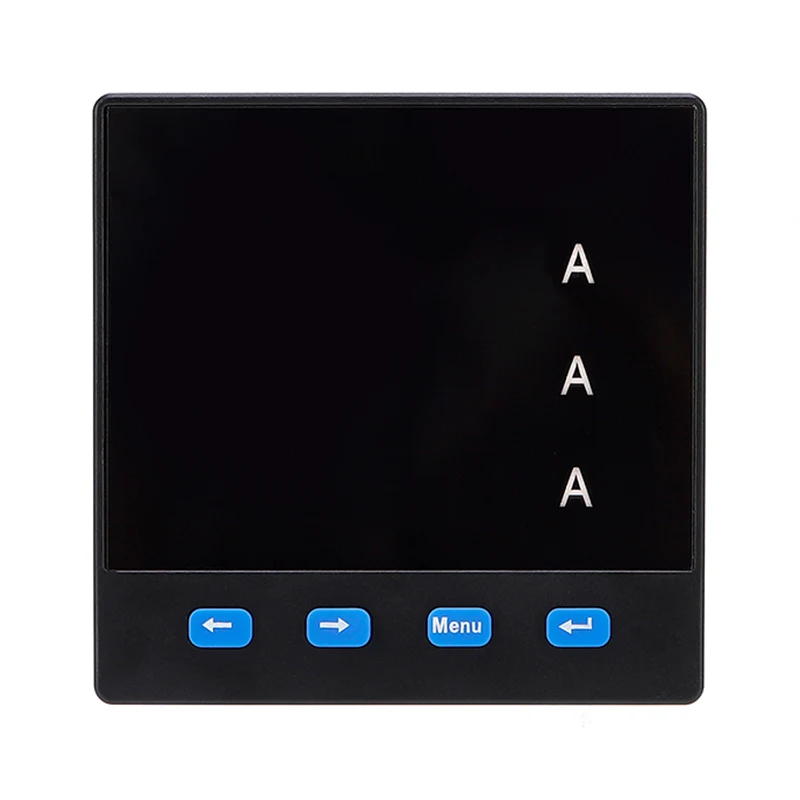

سه فاز آمپر

آمار سه فاز ابزاری اساسی برای اندازه گیری دقیق و نظارت بر جریان های الکتریکی در سیستم های قدرت سه فاز است. این کنتورها برای ارائه قرائت دقیق جریان جریان در هر مرحله ، نقش مهمی در اطمینان از عملکرد کارآمد و ایمن سیستم های الکتریکی صنعتی و تجاری دارند.

ابعاد رئوس مطالب و نصب

اندازه نصب جدول (میلی متر)

داده های فنی عمومی

1. منبع تغذیه کار: AC220V ± 10 ٪ 50/60Hz

2. مصرف برق: <1.5W

3. دقت: اندازه گیری RMS 0.5 ٪ درجه

4. محیط کار: -10 ° C ~ 50 درجه سانتیگراد

5. محیط ذخیره سازی: -20 درجه سانتیگراد 75 درجه سانتیگراد

6. عایق:> 5mΩ

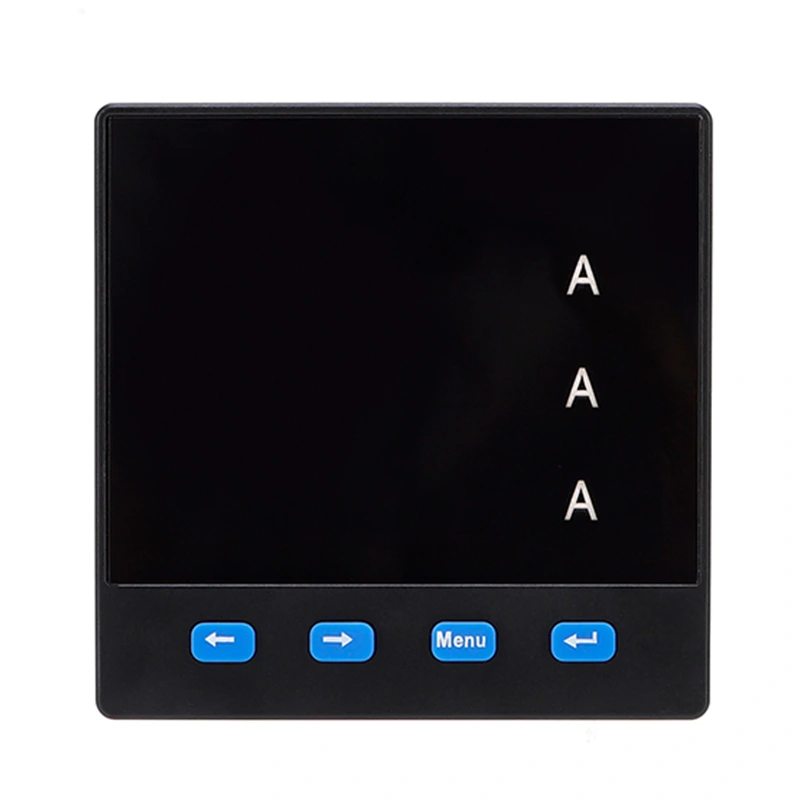

راهنما نمایش

شرح حالت نمایشگر آمپر

• هنگامی که مقدار نمایش <10a ، 3 اعشار نمایش داده می شوند ، یعنی: X.XXX A

• هنگامی که مقدار 10a≤display <100a ، 2 اعشار نمایش داده می شوند ، یعنی: xx.xx a

• هنگامی که مقدار 100a≤display <1000a ، 1 اعشاری نمایش داده می شود ، یعنی: xxx.x a

• هنگامی که 1000A≤Displayed مقدار <10000a ، هیچ اعشاری نمایش داده نمی شود ، یعنی: xxxx a

• در صورت نمایش مقدار 1000000A ، نشانگر KA روشن می شود و صفحه نمایش می خواند: xx.xx ka

توضیحات حالت نمایش ولت متر

• هنگامی که مقدار نمایش <1kv ، 1 اعشاری نمایش داده می شود ، یعنی: xxx.x v

• هنگامی که مقدار 1kv≤display <10kV ، هیچ اعشاری نمایش داده نمی شود ، یعنی: xxxx v

• هنگامی که مقدار 10kV≤Display <100kV ، نشانگر KA روشن می شود و صفحه نمایش می خواند: xx.xx kv

• هنگامی که مقدار 100kV≤Displayed <1000kV ، نشانگر KA روشن می شود و صفحه نمایش می خواند: xxx.x kv

• هنگامی که مقدار 1000 کیلو ولت نمایش داده می شود ، نشانگر KA روشن می شود و صفحه نمایش می خواند: xxxx kv

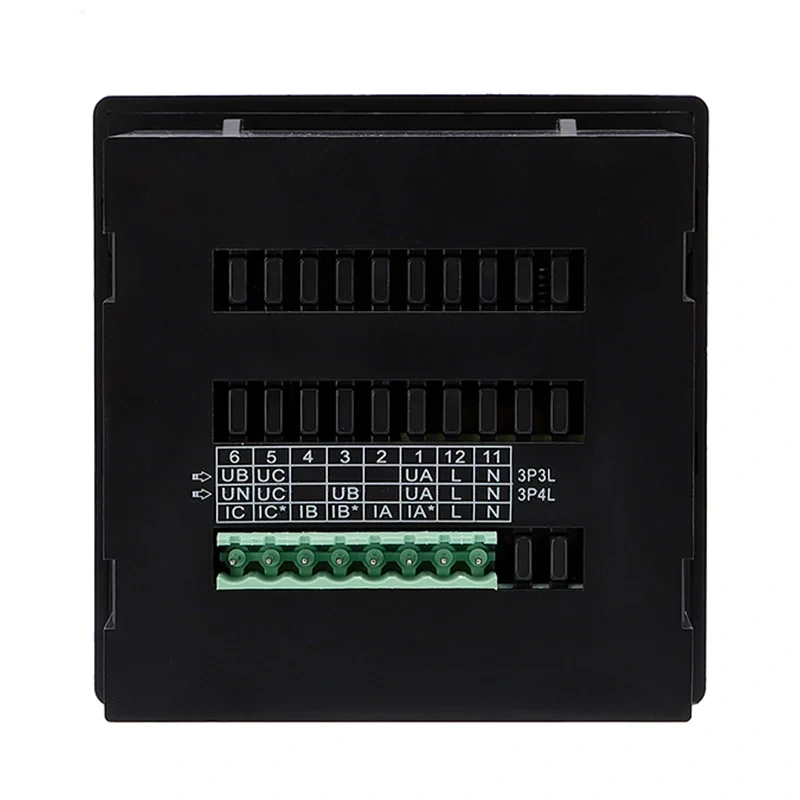

نمودارهای سیم کشی

جزئیات محصول
