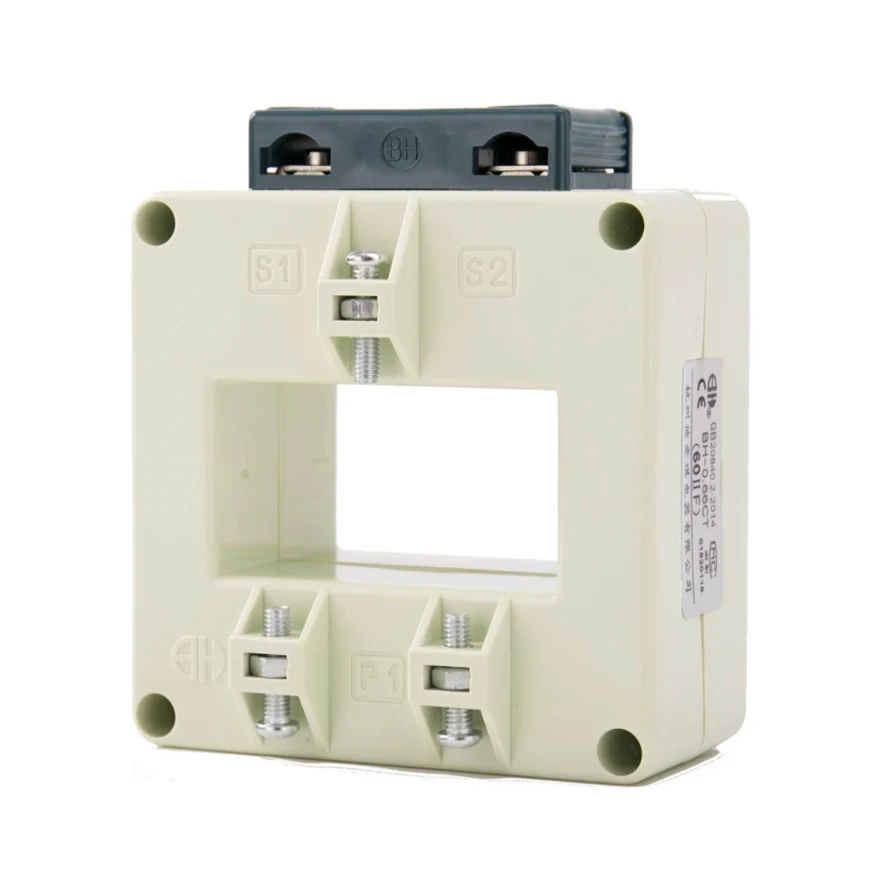

ترانسفورماتورهای فعلی BH-0.66 سری F ابزارهای دقیق هستند که برای اندازه گیری دقیق و نظارت بر جریان های الکتریکی در کاربردهای مختلف صنعتی طراحی شده اند. این ترانسفورماتورهای فعلی با مواد با کیفیت بالا و فناوری پیشرفته ساخته شده اند تا از عملکرد قابل اعتماد و دوام طولانی مدت اطمینان حاصل کنند.
دقت بالا: ترانسفورماتورهای فعلی BH-0.66 F در اندازه گیری فعلی دقت بالایی را ارائه می دهند ، و آنها را برای برنامه های مهم در جایی که دقت ضروری است ، مناسب می کند.
دامنه گسترده: این ترانسفورماتورهای فعلی دامنه اندازه گیری گسترده ای دارند و به آنها امکان می دهد در سیستم های الکتریکی متنوع با سطح جریان مختلف مورد استفاده قرار گیرند.
طراحی Compact: طراحی جمع و جور و سبک وزن Transformers فعلی سری F-0.66 F باعث می شود نصب و ادغام آنها در سیستم های موجود آسان شود.
عملکرد. اکسپلورنت: با خطی عالی و خطای زاویه ای فاز کم ، این ترانسفورماتورهای فعلی عملکرد مداوم و قابل اعتماد را در شرایط مختلف عملیاتی ارائه می دهند.
استانداردهای امنیت: ترانسفورماتورهای فعلی BH-0.66 F با استانداردهای ایمنی بین المللی مطابقت دارند و از عملکرد ایمن در محیط های صنعتی اطمینان می دهند.
یک محصول ثبت شده
ویژگی های هر دو سری I و II را ترکیبی و بهبود بخشید. برای ساختار بهتر ، نصب و سیم کشی آسانتر.

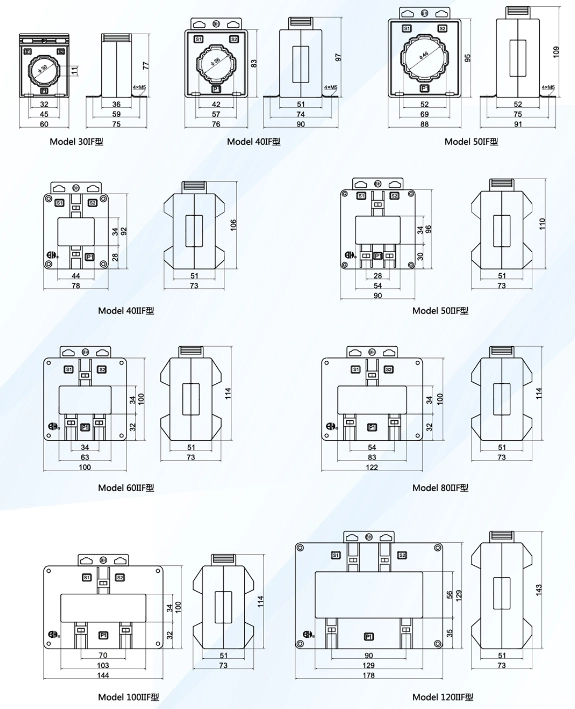

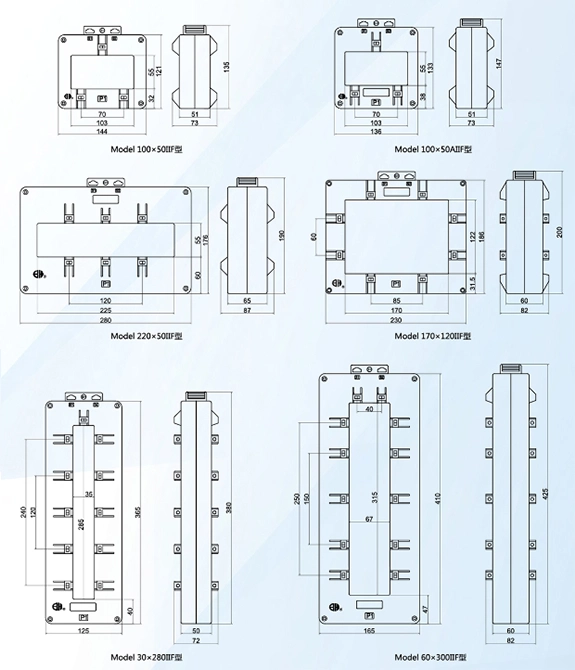

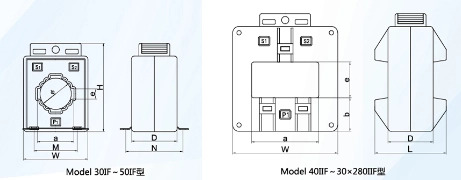

| مدل | ابعاد رئوس مطالب (میلی متر) | ابعاد پنجره (میلی متر) | بعد intalrional (میلی متر) | متد نصب شده | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30 درجه | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | a b e g | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | b e g | ||||
| 50 درجه | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | b e g | ||||
| 40IIF | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50IIF | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60IIF | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80IIF | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100IIF | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| مدل | 30 درجه | 40 درجه | 50 درجه | 40IIF | 50IIF | 60IIF | 80IIF | 100IIF | |
| قطر کابل | φ30 | φ36 | φ46 | ||||||
| حداکثر اندازه بوشار/qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| کلاس دقت | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| جریان اصلی/ثانویه جریان (الف) |
امتیاز (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
